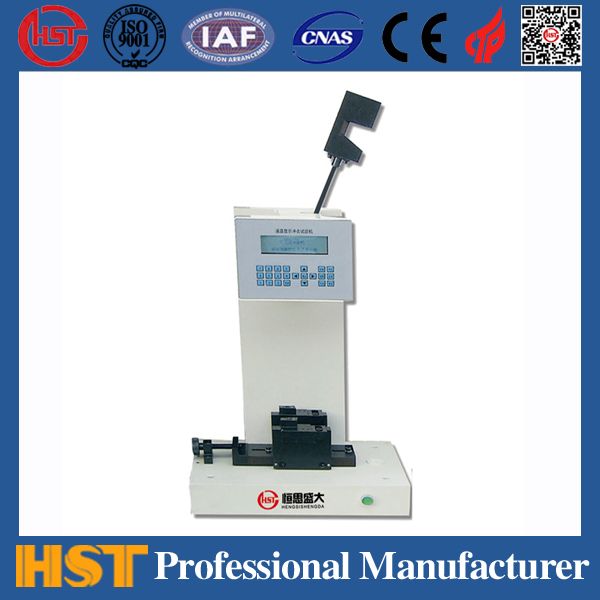

數顯式簡支梁沖擊試驗機

特點:
1、本系列沖擊試驗機是采用微計算器技術研制生產的智能化數顯式?jīng)_擊試驗機。先進之處在于它能夠自動修正摩擦和風阻所帶來的能量損失,擺脫了能量由于阻力影響而進行修正的數值圖表。(試樣斷裂后擺錘剩余能量的檢測和能量損失的修正在沖擊過程中一次完成)。
2、本系列沖擊試驗機均采用LCD液晶顯示器顯示試驗結果,使讀數更直觀,提高了沖擊機的精度和準確度。
XJJD系列數顯式簡支梁沖擊試驗機主要技術參數完全符合IS0 179、GB/T 1043、JB/T 8762 標淮的規定
3、技術參數:
擺錘能量:7.5J、15J、25J、50J(標配一把錘)
擺錘力矩:7.5J擺錘PL=3.866Nm 15J擺錘PL=7.733Nm
25J擺錘PL=12.889Nm 50J擺錘PL=25.777Nm
標度盤小分度值:1/100
沖擊速度:3.8m/s
擺錘揚角:160°
擺錘中心到試樣中心距離:380mm
鉗口圓角半徑:R=1±0.1mm
刀刃圓角半徑:R=2±0.5mm
沖擊刀刃夾角: 30±l°
鉗口支撐線間距離:40mm、60mm、70mm、95mm
(以上參數僅供參考,詳細參數以真實設備為主)
擺錘空沖擊能量損失:0.5%
試驗機外形尺寸:550mm×350mm×850mm
試驗機糝兀160kg
試樣類型
|
長度C
|
寬度B
|
厚度D
|
支距
|
I
|
80
|
10
|
4
|
60
|
II
|
50
|
6
|
4
|
40
|
III
|
120
|
15
|
10
|
70
|
IV
|
125
|
13
|
13
|
95
|
